ESP32 SMD Platine
Wir sind von reinen THT-Platinen auf kombinierte SMD/THT-Platinen umgestiegen.
Widerstände und Kondensatoren werden jetzt als SMD-Komponenten eingesetzt und ermöglichen eine flexible Teilbestückung.
Ihr findet hier Informationen zu folgenden Revisionen: 1.1
Zu den einzelnen Revisionen findet ihr in diesem Abschnitt Informationen zu Bugs, Pinbelegungen, Funktionen und mehr.
Revision 1.1
In unserem Hardware Repository findet ihr das dazu passenden KiCAD Projekt und Gerber Files: Minimal SMD Rev 1.1
Bugs
Aktuell sind keine Bugs bekannt.
Anschlüsse der ESP32 SMD Platine Rev 1.1
| Header | PIN Software | Beschriftung PCB | Belegung |
|---|---|---|---|
| HT_RL | PIN 2 | OUT | SSR Heizung |
| T_SENS | PIN 16 | SIG | Temperatursensor |
| I2C | PIN 21 | SDA | Display und Drucksensor - PIN SDA |
| I2C | PIN 22 | SCL | Display und Drucksensor - PIN SCL |
| V_IN | - | 5V | Netzteil (5 Volt) |
| PV_RL | PIN 17 | Valve | Relais Ansteuerung Magnetventil |
| PV_RL | PIN 27 | Pump | Relais Ansteuerung Pumpe |
| BPSW_SW | PIN 34 | BREW | Bezugsschalter oder Optokoppler |
| BPSW_SW | PIN 39 | PWR | Powerschalter |
| BPSW_SW | PIN 35 | STEAM | Dampfschalter |
| BPSW_SW | PIN 36 | WATER | Heisswasserschalter (noch nicht implementiert) |
| S_LED | PIN 26 | OUT | Status oder Temp LED |
| W_SENS | PIN 23 | SIG | Wasserstandssensor |
| SCALE | PIN 25 | DAT2 | Waage DAT2 |
| SCALE | PIN 32 | DAT | Waage DAT |
| SCALE | PIN 33 | CLK | Waage CLK |
| GPIO | PIN 1 | IO01 | Für spätere Funktionen vorgesehen zb Bezugschalter LED |
| GPIO | PIN 3 | IO03 | Für spätere Funktionen vorgesehen zb Drehencoder CLK |
| GPIO | PIN 4 | IO04 | Für spätere Funktionen vorgesehen zb Drehencoder DT |
| GPIO | PIN 5 | IO05 | Für spätere Funktionen vorgesehen zb Drehencoder SW |
| GPIO | PIN 21 | SDA | Für spätere Funktionen vorgesehen zB IO Expander |
| GPIO | PIN 22 | SCL | Für spätere Funktionen vorgesehen zB IO Expander |
| GPIO | PIN 12 | IO12 | JTAG Debugger TDI |
| GPIO | PIN 13 | IO13 | JTAG Debugger TCK |
| GPIO | PIN 14 | IO14 | JTAG Debugger TMS |
| GPIO | PIN 15 | IO15 | JTAG Debugger TDO |
| GPIO | PIN 18 | IO18 | Für spätere Funktionen vorgesehen zb Dimmer ZC |
| GPIO | PIN 19 | IO19 | Für spätere Funktionen vorgesehen zb Dampfschalter LED |
Bestückung und Funktion
In der folgenden Liste stehen alle benötigten Bauteile und ihre Funktion:
| Beschriftung PCB | Bauteil | Funktion |
|---|---|---|
| C1 | Kondensator Elko 220 µF | Stabilisierung Spannungsversorgung |
| C2 | Kondensator Keramik 100 nF | Stabilisierung Spannungsversorgung |
| R1 | Widerstand 220 Ω | Widerstand TEMP_LED |
| R2 | Widerstand 47 kΩ | Pull down/up Dampfschalter |
| R3 | Widerstand 47 kΩ | Pull down/up Powerschalter |
| R4 | Widerstand 4,7 kΩ | Pull up i2C |
| R5 | Widerstand 4,7 kΩ | Pull up i2C |
| R6 | Widerstand 47 kΩ | Pull down/up Bezugschalter |
| R7 | Widerstand 47 kΩ | Pull down/up Heisswasserschalter |
| JP1 | Lötjumper | Widerstand für LED überbrücken bei Verwendung von WS1812 LED |
| JP2 | Lötjumper | Pull down oder Pull up für Heisswasserschalter |
| JP3 | Lötjumper | Pull down oder Pull up für Bezugsschalter oder Optokoppler |
| JP4 | Lötjumper | Pull down oder Pull up für Powerschalter |
| JP5 | Lötjumper | Pull down oder Pull up für Dampfschalter |

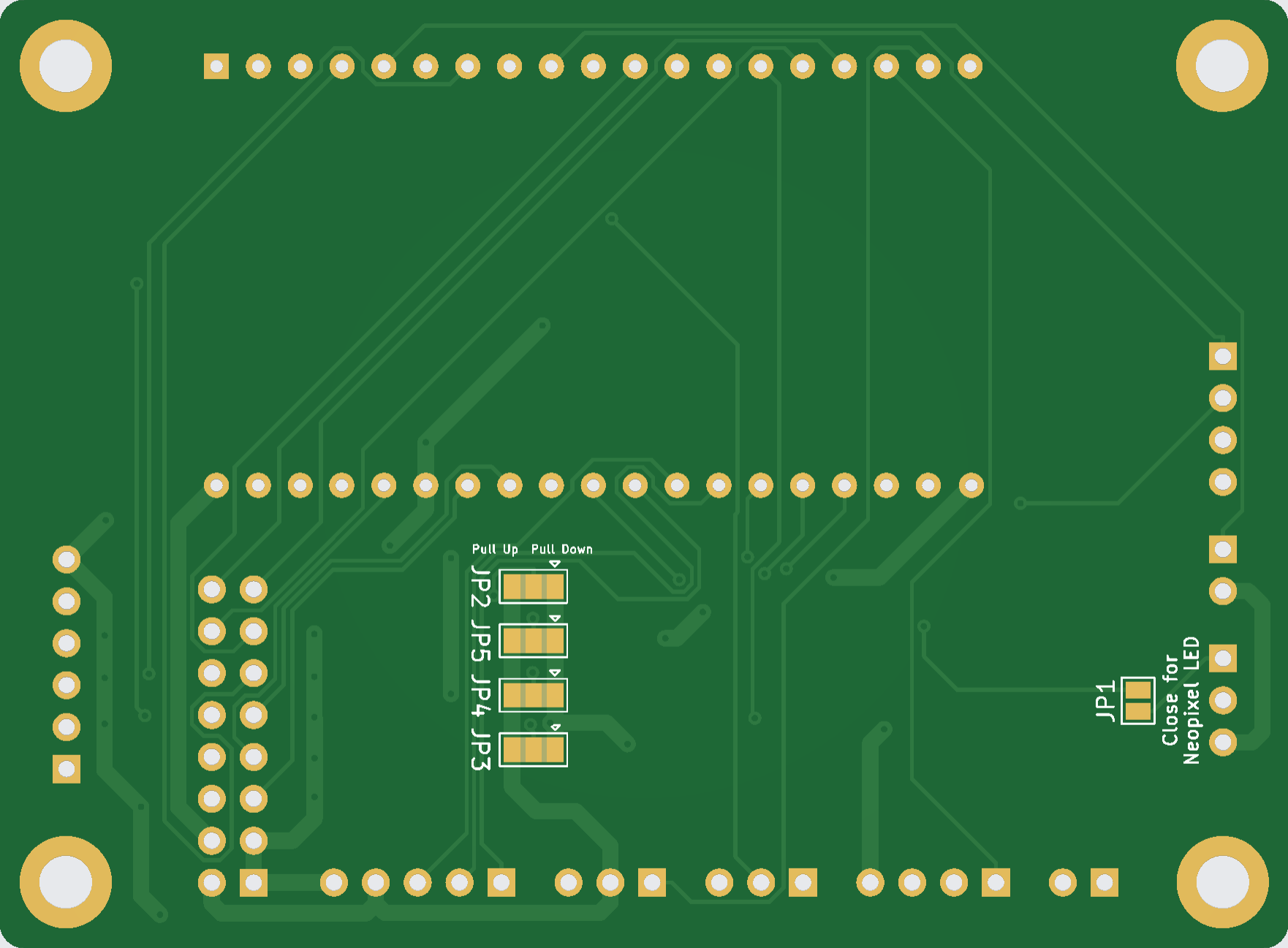

Lötjumper Einstellungen
Mit den Lötjumper lassen sich für die Schalter für Heisswasser, Bezug, Power und Dampf die Widerstände zwischen Pulldown und Pullup tauschen. Über die Widerstände wird der Zustand des Schaltereinganges im unbetätigten Zustand definiert. Die Standardkonfiguration sieht vor das alle Jumper auf Pulldown gelötet werden. Bei der Verwendung eines Optokopplers für die Bezugserkennung, muss in den meisten Fällen der Lötjumper JP3 als Pullup verlötet werden.
Änderungen
- Widerstände und Kondensatoren als SMD Bauteile
- Pull-Widerstände für Bezug, Heißwasser, Dampf und Power als Lötjumper
